Le point par arcs capables se fait en mesurant avec son sextant positionné à l’horizontal, les angles entre 3 amers A.B.C.
B étant l’amer au centre et C le plus à droite, on prend l’angle entre C et B en superposant l’image réfléchie de C sur B et puis de la même façon l’angle entre B et A en superposant l’image réfléchie de B sur A.
Il suffit de reporter ces 2 angles sur les bras du stigmographe à l’aide du vernier gradué en degrés et dixièmes de degrés. Sans bouger au réglage des bras, posez l’appareil sur la carte et par tatonnement en faisant passer les bras par les amers, votre position est exactement au centre du stigmograhe.

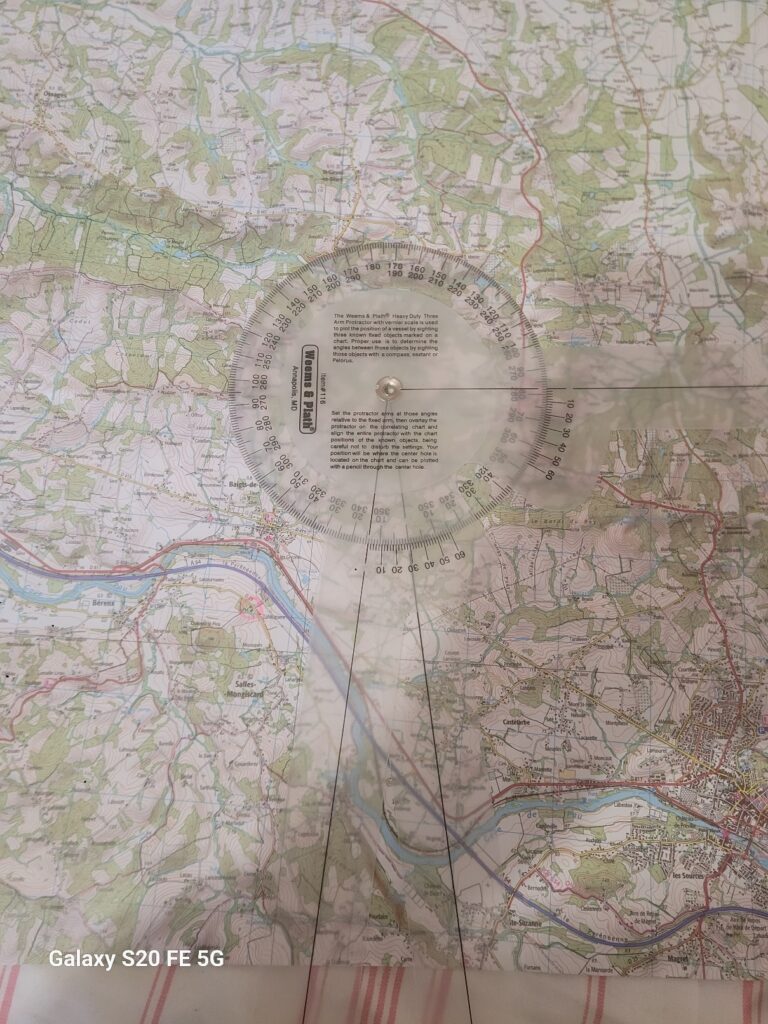

Mon premier essai, à terre sur une carte IGN, dans ma cour, les 3 amers sont: le clocher du village de Baigts de Béarn, une antenne GSM sur la commune de Saint Boès, et des silos identifiés sur la carte. Une fois les angles pris au sextant et les bras du stigmographe réglés, le tatonnement sur la carte demande un peu de pratique, mais on sent bien qu’avec un peu d’habitude ça pourrait être très rapide de faire passer les 3 bras par les 3 amers et de trouver sa position au centre de l’appareil, la précision est tout simplement bluffante! En plein dans le mille, à quelques dizaines de mètre près.
Deuxième essai, toujours dans ma cour, il a d’abord fallu identifier sur la carte IGN un chateau d’eau que je voyais au loin sans connaitre sa localisation, pour cela j’ai pris l’angle entre ce chateau d’eau et l’antenne de Saint Boes 87°, mis le centre du stimographe à l’endroit de ma maison, un bras sur l’antenne de Saint Boes et en suivant l’autre bras je suis tombé sur le chateau d’eau que je cherchais, situé sur la commune d’Orion à plus de 11km de chez moi. J’ai maintenant 3 amers parfaitement identifiables: le clocher de l’église, l’antenne et le chateau d’eau, mais l’angle entre le clocher et le chateau d’eau est faible…vérifions! Angle entre le chateau d’eau et le clocher 5° 57,8′ soit 6°, angle entre le clocher et l’antenne 81°32′ soit 81°30′. Une fois les bras du stimographe réglés, je suis encore tombé exactement à l’endroit de la maison, plus exactement à 3mm de ma cour sur la carte IGN, soit 250m*0.3=75mètres! Donc même avec des angles faibles ça fonctionne.
L’objectif est pour moi de l’utiliser en navigation côtière pour faire des points rapidement, rapprochés et avec un maximum de précision, ça à l’air de répondre aux attentes! Sur la table du carré du catamaran ce sera parfait, évidemment il faut un peu de place l’encombrement de l’appareil est d’environ 60cm.
Si on compare avec un compas de relèvement:
Avantages: précision, on mesure des angles au dixième de degré au sextant VS à quelques degrés près sur la rosace du compas de relèvement- pas d’opération de conversion pour prendre en compte la déclinaison magnétique-pas d’erreur supplémentaire avec la déviation du compas de relèvement que l’on ne connait pas et qui peut être néanmoins de quelques degrés et augmenter notablement la dimension de notre triangle de position-pas de traits au crayon sur la carte, juste un point au crayon, juste notre position à quelques mètres près!!
Inconvénients: il faut sortir le sextant qui est plus lourd et fragile que le compas de relèvement, question d’organisation…
